ポリブタジエンを主成分とする、二成分型弾性シール材「スカイシールＦ−１」は、優れた接着性、復元性、耐水性、耐久性をもつために、高速道路や橋梁などのエキスパンジョイントの止水材として、１９８６年の販売開始から多数の採用をいただいております。

販売開始から３０年経過した、高速道路架橋部のフィンガージョイント（伸縮装置）の交換工事がおこなわれ、取り外されたエキスパンションに充填されていた、設置後３０年経過した、硬化体を入手することが出来、経年劣化を確認すべく物性試験をおこないました。

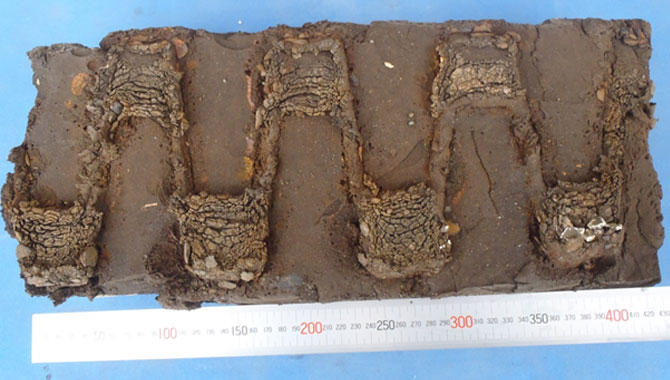

写真：３０年経過したエキスパンジョイントから取り出したスカイシールＦ−１



動画で状況をごらん下さい



試験項目

・硬度　JIS K　7312準拠
・比重　JIS K　6350-1976準拠
・H型引張試験（表面、内部）　JIS A 5758準拠
（最大引張応力、50％引張応力、破断時の伸び、破断状況）
・50％圧縮応力　JIS K　6767準拠

※温度23±2℃、湿度50±10%R.H.の条件を示す。



試験体

取り出したブロックの一部から、25×25×100mm（H型引張試験）とΦ50�o×30�oの円柱（50％圧縮応力）状にカッターで切り出し使用しました。

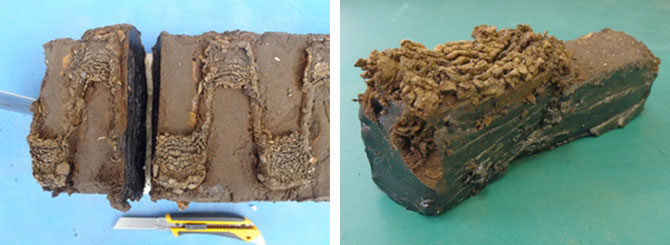

内部の表面劣化していない箇所をカッターナイフで切断し抽出

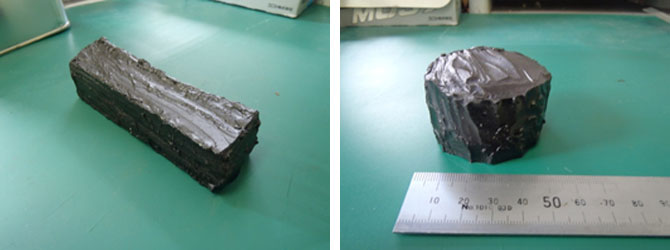

25×25×100mm（H型引張試験）　　　　　　Φ50�o×30�oの円柱（50％圧縮応力）



試験方法

１．硬度
切り出したΦ50�o×30�oの円柱を試験体とし、JIS K 7312準拠した方法

２．比重
10×10×10�oに切り出した物を試験体とし、JIS K 6350-1976準拠した方法

３．H型引張試験

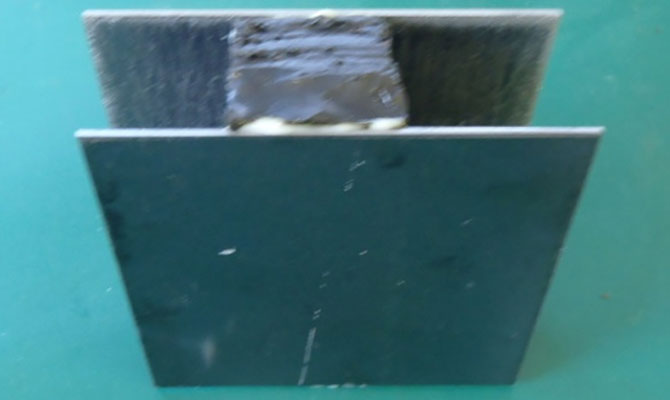

暴露された部分の一番劣化の激しい部分が残る様に、25×25×100mmの四角柱を切り出した。また、内部の暴露されていない部分からも同様のサイズを切り出して、黒皮鉄板（80×100×2mm）にボンドMOS 8 を使って接着し、24時間養生した物を試験体とし、 JIS A 5758準拠した方法で試験

４．50％圧縮試験

１．で使用した試験体を使用して、JIS K 6767準拠した方法で試験



試験状況

引張試験



圧縮試験



試験結果



試験項目	規格	30年経過		直近10ロット平均
		表面劣化部	躯体内部	10ロット平均	最少	最大
比重	1.1 ±0.2	1.1	1.1	1.1	1.1	1.1
最大引張応力（kn/�u）	80以上	146	146	305	205	445
伸び率（％）	600以上	762	841	981	848	1161
50％圧縮応力（kn/�u）	70±50	26		45	35	57
硬度（アスカーC）	8±5	4		5	4	7

※30年以上前の検査記録が残っておらず、近々10ロットの製品検査値を比較としました



表からもお判りいただけるように、３０年間高速道路のエキスパンジョイントに埋設され、年間を通じての温度変化や雨による暴露においても、直近生産の１０ロット平均値には劣るものの、基準値には合格するものとなっています。



取り替えの際での目視でも、亀裂や剥がれもなく、漏水も無かったと言うことです。



３０年経過しても伸び率が７６０％を誇っていたことが実証されたものとなっております。



スカイシールF-1の特徴である

１．抜群の接着性
２．復元性に優れ、耐疲労性が良好
３．伸びが大きく、追従性が良好
４．低モジュラスタイプでしかも耐震性に優れています
５．耐水性に優れ、防錆効果を発揮します
６．優れた耐熱性、耐久性、耐候性
７．優れた低温特性
８．優れた作業性



これらを、模擬試験ではなく、実際の高速道路で３０年間雨風にさらされ、使用されてきたにもかかわらず、これだけの性能を維持し続けてきたスカイシールＦ−１。



エキスパンジョイント（伸縮目地）には、無くてはならない製品としてお判りいただけたかと思います。



スカイシールＦ−１については、こちらをごらん下さい。

↓　↓　↓　↓　↓　

https://www.dainichikasei.co.jp/product/skyseal.html



また、販売開始後まだ年月は経っておりませんが、おなじくポリブタジエンを主成分とした、垂れない（ノンサグタイプ）スカイシールＦ−２も同程度の性能が期待されます。

ノンサグタイプである事から、垂直面にも使用可能と、用途が広がっておりますので、
Ｆ−１ともども、採用をご検討ください。
